HEA

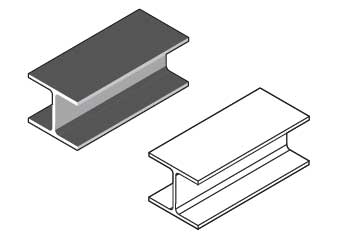

HEB

Grades: S275JR, S355J0
Standards: BS 4-1:2005, EN 10024:2005, EN10034:1993, DIN 10025
Grades: S275JR, S355J0
Standards: BS 4-1:2005, EN 10024:2005, EN10034:1993, DIN 10025
Designation G kg/m h mm b mm tw mm tf mm r mm A cm2
HEA 100 16,7 96 100 5 8 12 21,2
HEAA 100 12,2 91 100 4,2 5,5 12 15,6
HEA 120 19,9 114 120 5 8 12 25,3
HEAA 120 14,6 109 120 4,2 5,5 12 18,6
HEA 140 24,7 133 140 5,5 8,5 12 31,4
HEAA 140 18,1 128 140 4,3 6 12 23,0
HEA 160 30,4 152 160 6 9 15 38,8
HEAA 160 23,8 148 160 4,5 7 15 30,4
HEA 180 35,5 171 180 6 9,5 15 45,3
HEAA 180 28,7 167 180 5 7,5 15 36,5
HEB 100 20,4 100 100 6 10 12 26,0
HEB 120 26,7 120 120 6,5 11 12 34,0
HEB 140 33,7 140 140 7 12 12 43,0
HEB 160 42,6 160 160 8 13 15 54,3
HEB 180 51,2 180 180 8,5 14 15 65,3

IPE

Grades: S275JR, S355J0
Standards: BS 4-1:2005, EN 10024:2005, EN 10034:1993, DIN 10025
Designation G kg/m h mm b mm tw mm tf mm r mm A cm2
IPE 80 6,0 80 46 3,8 5,2 5,0 7,64
IPEA 80 5,0 78 46 3,3 4,2 5,0 6,38
IPEAA 80 4,9 78 78 3,2 4,2 5,0 6,31
IPEAAA 80* 4,7 77 46 3,2 3,7 5
IPEAAAA 80* 3,95 76 46 2,6 3,1 5
IPE 100 8,1 100 55 4,1 5,7 7,0 10,3
IPEA 100 6,9 98 55 3,6 4,7 7,0 8,78
IPEAA 100 6,7 97,6 55 3,6 4,5 7,0 8,56
IPEAAA 100* 6,12 96,2 55 3,6 3,8 7
IPEAAAA 100* 5,2 95 55 2,9 3,2 7
IPE 120 10,4 120 64 4,4 6,3 7,0 13,2
IPEA 120 8,7 117,6 64 3,8 5,1 7,0 11,0
IPEAA 120 8,4 117 64 3,8 4,8 7,0 10,7
IPEAAA 120* 7.05 115,4 64 3,2 4 7
IPEAAAA 120* 5.83 113,8 64 2,5 3,3 7
IPE 140 12.9 140 73 4,7 6,9 7,0 16,4
IPEA 140 10,5 137,4 73 3,8 5,6 7,0 13,4
IPEAA 140 10,1 136,6 73 3,8 5,2 7,0 12,8
IPEAAA 140* 9,5 136 73 3,4 4,9 7
IPEAAAA 140* 8.28 134 73 3,2 4,2 7
IPE 160 15,8 160 82 5,0 7,4 9,0 20,1
IPEA 160 12,7 157 82 4,0 5,9 9,0 16,2
IPEAA 160 12,1 156,4 82 4,0 5,6 7,0 15,4
IPEAAA 160* 11,7 156 82 3,7 5,3 7
IPEAAAA 160* 10.25 154 82 3,5 4,4 7
IPE 180 18,8 180 91 5,3 8,0 9,0 23,9
IPEA 180 15,4 177 91 4,3 6,5 9,0 19,6
IPEAA 180 14,9 176,4 91 4,3 6,2 9,0 19,0
IPEAAA 180* 14 173 91 3,85 5,8 9
IPEAAAA 180* 12,55 172 91 3,75 4,7 9
IPE 200 22,4 200 100 5,6 8,5 12,0 28,5
IPEA 200 18.4 197 100 4,5 7,0 12,0 23,5
IPEAA 200 18,0 196,4 100 4,5 6,7 12,0 22,9
IPEAAA 200* 17,1 196 99,5 4,1 6,5 12
IPEAAAA 200* 15,5 195,5 99,5 3,75 6,3 12
IPE 220 26,2 220 110 5,9 9,2 12,0 33,4
IPEA 220 22,2 217 110 110 7,5 12,0 28,3
IPEAA 220 21,2 216,4 110 4,7 7,4 12,0 27,0
IPEAAA 220* 20,55 214 110 4,3 6,6 12
IPEAAAA 220* 19,75 213 110 4,0 6,3 12
IPE 240 30,7 240 120 6,2 9,8 15,0 39,1
IPEA 240 26,2 237 120 5,2 8,3 15,0 33,3
IPEAA 240 24,9 236,4 120 4,8 8,0 15,0 31,7
IPEAAA 240* 23,95 235,5 120 4,3 7,3 15
IPEAAAA 240* 22,85 235,1 119,5 4,0 6,9 15
IPE 270 36,1 270 135 6,6 10,2 15,0 45,9
IPEA 270 30,7 267 135 5,5 8,7 15,0 39,2
IPE 300 42,2 300,0 150 7,1 10,7 15,0 53,8
IPEA 300 36,5 297,0 150 6,1 9,2 15,0 46,5

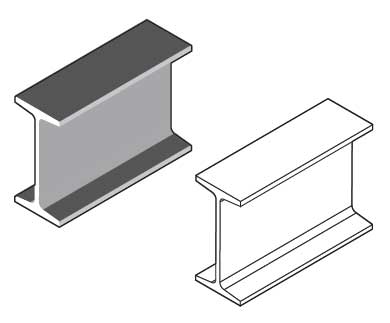

IPN

Grades: S275JR, S355J0
Standards: BS 4-1:2005, EN 10024:2005, EN 10034:1993, DIN 10025
Designation G kg/m h mm b mm tw mm tf mm r mm A cm2
IPN 80 5,94 80 42 3,9 5,9 3,9 2,3
IPN 100 8,34 100 50 4,5 6,8 4,5 2,7
IPN 120 11,1 120 120 5,1 7,7 5,1 3,1
IPN 140 14,3 140 66 5,7 8,6 5,7 3,4
IPN 160 17,9 160 74 6,3 9,5 6,3 3,8
IPN 180 21,9 180 82 6,9 10,4 6,9 4,1
IPN 200 26,2 200 90 7,5 11,3 7,5 4,5
IPN 220 31,1 220 98 8,1 12,2 8,1 4,9
IPN 240 36,2 240 106 8,7 13,1 8,7 5,2
IPN 260 41,9 260 113 9,4 14,1 9,4 5,6
IPN 280 47,9 280 119 10,1 15,2 10,1 6,1
IPN 300 54,2 300 125 10,8 16,2 10,8 6,5

UB

Grades: S275JR, S355J0
Standards: BS 4-1:2005, EN 10024:2005, EN 10034:1993, DIN 10025
Designation G kg/m h mm b mm tw mm tf mm r mm A cm2
UB 127X76X13 13,0 127,0 76,0 4,0 7,6 7,6 16,52
UB 152X89X16 16,0 152,4 88,7 4,5 7,7 7,6 20,32
UB 176X102X19 19,0 177,8 101,2 4,8 7,9 7,6 24,26
UB 203X102X23 23,1 203,2 101,8 5,4 9,3 7,6 29,40
UB 203X133X25 25,1 203,2 133,2 5,7 7,8 7,6 31,97
UB 203X 133X30 30,0 206,8 133,9 6,4 9,6 7,6 38,21

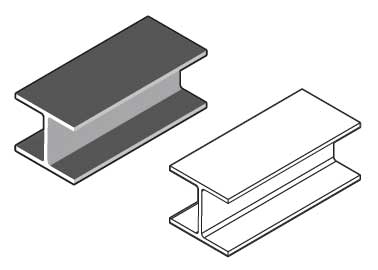

UC

Grades: S275JR, S355J0
Standards: BS 4-1:2005, EN 10024:2005, EN 10034:1993, DIN 10025
Designation G kg/m h mm b mm tw mm tf mm r mm A cm2
UC 152x152X23 23,0 152,4 152,2 5,8 6,8 7,6 29,25
UC 152X152X30 30,0 157,6 152,9 6,5 9,4 7,6 38,26
UC 152x152X37 37,0 161,8 154,4 8,0 11,5 7,6 47,11

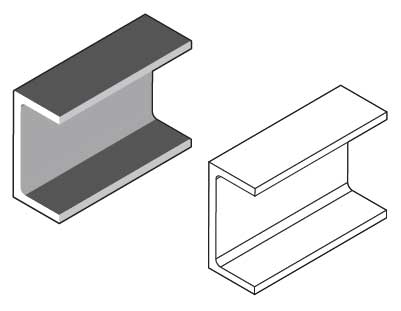

PFC

Grades: S275JR, S355J0
Standards: BS 4-1:2005, EN 10024:2005, EN 10034:1993, DIN 10025
Designation G kg/m h mm b mm tw mm tf mm r mm A cm2
PFC 100X50X10 10,2 100 50 5,0 8,5 9 13,00
PFC 125X65X15 14,8 125 50 5,5 9,5 12 18,80
PFC 150X75X18 17,9 150 75 5,5 10,0 12 22,77
PFC 150X90X24 23,9 150 90 6,5 12,0 12 30,41
PFC 180X75X20 20,3 180 75 6,0 10,5 12 25,91
PFC 180X90X26 26,1 180 90 6,5 12,5 12 33,19
PFC 200X75X23 23,4 200 75 6,0 12,5 12 29,87
PFC 200X90X30 29,7 200 90 7,0 14,0 12 37,86
PFC 230X75X26 25,7 230 75 6,5 12,5 12 32,69
PFC 230X90X32 32,2 230 90 7,5 14,0 12 40,97
PFC 260X75X28 27,6 260 75 7,0 12,0 12 35,14
PFC 260X90X35 34,8 260 90 8,0 14,0 12 44,38
PFC 300X90X41 41,4 300 90 9,0 15,5 12 52,73
PFC 300X100X46 45,5 300 100 9,0 16,5 15 58,00

UPE

Grades: S355J0, S275JR
Standards: BS 4-1:2005, EN 10279:2000, DIN 10026
Designation G kg/m h mm b mm tw mm tf mm r mm A cm2
UPE 80 7,90 80 50 4,0 7,0 10 10,1
UPE 100 9,82 100 55 4,5 7,5 10 12,5
UPE 120 12,10 120 60 5,0 8,0 12 15,4
UPE 140 14,50 140 65 5,0 9,0 12 18,4
UPE 160 17,00 160 70 5,5 9,5 12 21,7
UPE 180 19,70 180 75 5,5 10,5 12 25,1
UPE 200 22,80 200 80 6,0 11,0 13 29,0
UPE 220 26,60 220 85 6,6 12,0 13 33,9
UPE 240 30,20 240 90 7,0 12,5 15 38,5
UPE 270 35,20 270 95 7,5 13,5 15 44,8
UPE 300 44,40 300 100 9,5 15,0 15 56,6

UPN

Grades: S355J0, S275JR
Standards: BS 4-1:2005, EN 10279:2000, DIN 10026
Designation G kg/m h mm b mm tw mm tf mm r mm A cm2
UPN 80 8,65 80 45 6,0 8,0 8,0 4,0
UPN 100 10,6 100 50 6,0 8,5 8,5 4,5
UPN 120 13,4 120 55 7,0 9,0 9,0 4,5
UPN 140 16,0 140 60 7,0 10,0 10,0 5,0
UPN 160 18,8 160 65 7,5 10,5 10,5 5,5
UPN 180 22,0 180 70 8,0 11,0 11,0 5,5
UPN 200 25,3 200 75 8,5 11,5 11,5 6,0
UPN 220 29,4 220 80 9,0 12,5 12,5 6,5
UPN 240 33,2 240 85 9,5 13,0 13,0 6,5
UPN 260 37,9 260 90 10,0 14,0 14,0 7,0
UPN 280 41,8 280 95 10,0 15,0 15,0 7,5
UPN 300 46,2 300 100 10,0 16,0 16,0 8,0

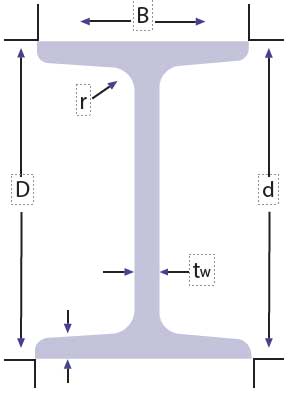

RSC

Grades: S275JR, S355J0
Standards: BS 4-1:2005, EN 10024:2005, EN 10034:1993, DIN 10025
Radius
Root Toe
Designation G kg/m D mm B mm t mm T mm r mm r2 mm d mm A cm2
RSJ 127X76X16 16,5 127,0 76,2 5,6 9,6 9,4 4,7 87 20,89
RSJ 127X114X27 26,9 127,0 114,3 7,4 11,4 9,9 4,95 81 33,82
RSJ 127X114X29 29,3 127,0 114,3 10,2 11,5 9,9 4,95 81 36,80
RSJ 152x127x37 37,3 152,4 127 10,4 12,2 13,5 6,75 96 46,87

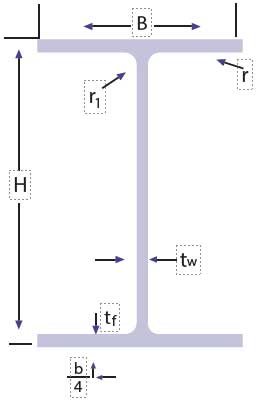

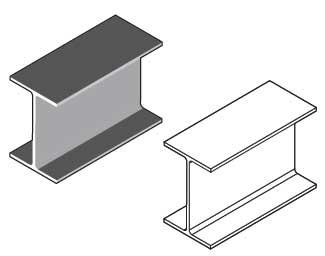

W

Grades: S275JR, S355J0
Standards: BS 4-1:2005, EN 10024:2005, EN 10034:1993, DIN 10025
Designation G kg/m h mm b mm tw mm tf mm r mm A cm2
W 100x100x19,3* 19,3 106 103 7,1 8,8 6,0 24,71
W 130x130x23,8* 23,8 127 127 6,1 9,1 8,0 30,30
W 130x130x28,1* 28,1 131 128 6,9 10,9 8,0 35,99
W 150x100x13,5* 13,5 150 100 4,3 5,5 6,0 17,29
W 150x100x18* 18,0 153 102 5,8 7,1 6,0 22,84
W 150x100x24* 24,0 160 102 6,6 10,3 6,0 30,52
W 150x150x22,5* 22,5 152 152 5,8 6,6 6,0 28,42
W 150x150x29,8* 29,8 157 153 6,6 9,3 6,0 37,90
W 150x150x37,1* 37,1 162 154 8,1 11,6 6,0 47,28
W 200x100x15* 15,0 200 100 4,3 5,2 8,0 19,10
W 200x100x19,3* 19,3 203 102 5,8 6,5 8,0 24,83
W 200x100x22,5* 22,5 206 102 6,2 8,0 8,0 28,65
W 200x135x21,4* 21,4 203 134 5,0 6,4 8,0 27,21
W 200x135x26,6* 26,6 207 133 5,8 8,4 8,0 33,92
W 200x135x31,3* 31,3 210 134 6,4 10,2 8,0 40,02

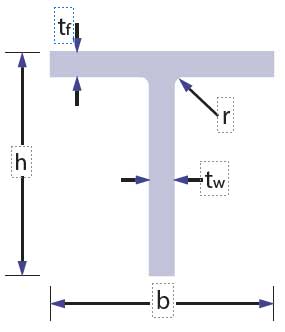

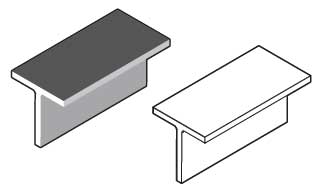

T

Grades: S275JR, S355J0
Standards: BS 4-1:2005, EN 10024:2005, EN 10034:1993, DIN 10025
Size G kg/m h mm b mm tw mm tf mm
24 x 24 x 2.7 1.04 24 24 2.7 2.7
29 x 29 x 2.7 1.19 29 29 2.7 2.7
34 x 34 x 2.7 1.43 34 34 2.7 2.7
39 x 39 x 2.7 1.71 39 39 2.7 2.7
40 x 40 x 4 2.28 40 40 4 4
50 x 50 x 5 3.59 50 50 4 4
