Hollow sections

Square hollow section

Length:	4 to 15 meters
Grades:	S235JR, S275JR, S355JR, S355J2H & S355JO
Standards:	BS EN 39: 2001, 6323, 6363, EN10219-2, EN 10305

Wall Thickness (mm)
Outside Diameter	0.9	1.0	1.2	1.5	2.0	2.5	3.0	3.5	4.0	4.5	5.0	6.0	8.0	10.0
10×10	•	•	•	•
15×15	•	•	•	•	•
20×20	•	•	•	•	•	•	•
25×25	•	•	•	•	•	•	•
30×30	•	•	•	•	•	•	•
35×35	•	•	•	•	•	•	•
38×38		•	•	•	•	•	•
40×40		•	•	•	•	•	•	•	•
45×45			•	•	•	•	•
50×50		•	•	•	•	•	•	•	•	•	•
60×60		•	•	•	•	•	•	•	•	•	•	•
70×70				•	•	•	•	•	•	•	•	•
75×75				•	•	•	•	•	•	•	•	•
80×80					•	•	•	•	•	•	•	•	•
90×90					•	•	•	•	•	•	•	•	•	•
100×100				•	•	•	•	•	•	•	•	•	•	•
120×120							•	•	•	•	•	•	•	•
125×125							•	•	•	•	•	•
140×140								•	•	•	•	•	•	•
150×150								•	•	•	•	•	•	•
160×160								•	•	•	•	•	•	•
180×180								•	•	•	•	•	•	•
200×200									•	•	•	•	•	•
250×250											•	•	•	•

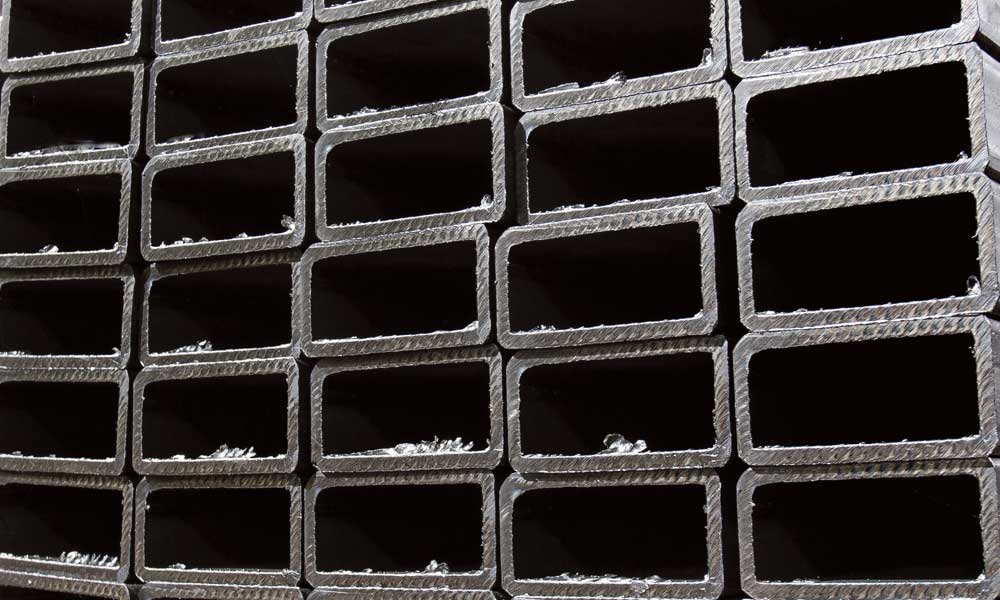

Rectangular hollow section

View Specification

Rectangular hollow section

Length:	4 to 15 meters
Grades:	S235JR, S275JR, S355JR & S355JO
Standards:	BS EN 39: 2001, 6323, 6363, EN10219-2, EN 10305

Wall Thickness (mm)
Outside Diameter	0.9	1.0	1.2	1.5	2.0	2.5	3.0	3.5	4.0	4.5	5.0	6.0	8.0	10.0
40×20	•	•	•	•	•	•	•
40×25	•	•	•	•	•	•
40×30	•	•	•	•	•	•	•
50×20	•	•	•	•	•	•	•
50×25		•	•	•	•	•	•
50×30		•	•	•	•	•	•	•	•
50×40			•	•	•	•	•
60×20			•	•	•	•	•
60×30			•	•	•	•	•
60×40		•	•	•	•	•
70×30			•	•	•	•	•
70×50				•	•	•	•	•	•	•	•
75×50				•	•	•	•	•	•	•	•
80×40		•	•	•	•	•	•	•	•	•	•
80×50				•	•	•	•	•	•	•	•
80×60				•	•	•	•	•	•	•	•	•
90×40				•	•	•	•	•	•	•	•
90×50				•	•	•	•	•	•	•	•	•
90×60				•	•	•	•	•	•	•	•	•
90×70				•	•	•	•	•	•	•	•	•
100×40				•	•	•	•	•	•	•	•	•
100×50					•	•	•	•	•	•	•	•
100×60					•	•	•	•	•	•	•	•
100×80					•	•	•	•	•	•	•	•
120×40					•	•	•	•	•	•	•	•
120×60					•	•	•	•	•	•	•	•
120×80					•	•	•	•	•	•	•	•	•
120×100						•	•	•	•	•	•	•
140×60					•	•	•	•	•	•	•	•
140×80						•	•	•	•	•	•	•
140×100						•	•	•	•	•	•	•
150×50					•	•	•	•	•	•	•	•
150×70					•	•	•	•	•	•	•	•
150×100						•	•	•	•	•	•	•	•	•
160×40					•	•	•	•	•	•	•	•
160×80						•	•	•	•	•	•	•	•	•
160×140								•	•	•	•	•	•	•
180×100								•	•	•	•	•	•	•
180×140								•	•	•	•	•	•	•
200×100								•	•	•	•	•	•	•
200×120									•	•	•	•	•	•
200×150								•	•	•	•	•	•	•
200×160								•	•	•	•	•	•	•
250×100									•	•	•	•	•	•
250×150								•	•	•	•	•	•	•
300×200								•	•	•	•	•	•	•

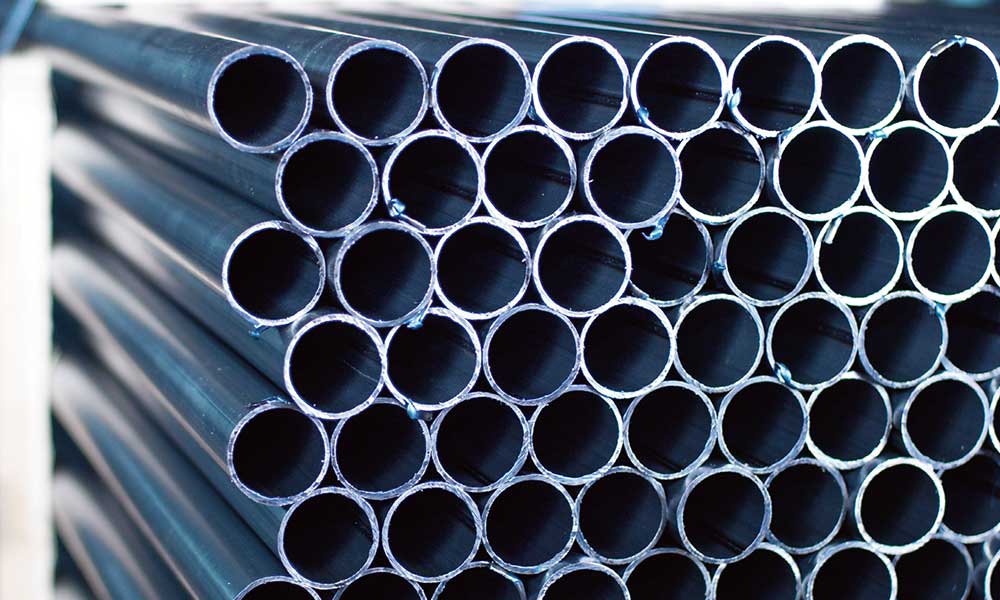

Circular hollow section

View Specification

Circular hollow section

Length:	4 to 15 meters
Grades:	S235JR, S275JR, S355JR & S355JO
Standards:	BS EN 39: 2001, 6323, 6363, EN10219-2, EN 10305

Wall Thickness (mm)
Outside Diameter	0.9	1.0	1.2	1.5	2.0	2.5	2.6	3.0	3.2	3.6	4.0	4.5	5.0	6.0	6.3	7.0	8.0	9.0	10.0	13.0
Ø21,3		•	•	•	•	•	•	•	•
Ø22,0	•	•	•	•	•
Ø25,0	•	•	•	•	•	•	•	•
Ø26,7		•	•	•	•	•	•	•	•	•	•
Ø26,9		•	•	•	•	•	•	•	•	•	•
Ø28,6	•	•	•	•	•
Ø32,0	•	•	•	•	•	•	•	•	•	•	•	•	•
Ø33,4	•	•	•	•	•	•	•	•	•	•	•	•	•
Ø33,7	•	•	•	•	•	•	•	•	•	•	•	•	•
Ø35,0	•	•	•	•	•
Ø38,0	•	•	•	•	•	•	•	•	•	•	•	•	•
Ø40,0		•	•	•	•	•	•	•	•	•	•	•	•
Ø42,2	•	•	•	•	•	•	•	•	•	•	•	•	•	•
Ø42,4	•	•	•	•	•	•	•	•	•	•	•	•	•	•
Ø45,0		•	•	•	•
Ø48,3			•	•	•	•	•	•	•	•	•	•	•	•	•
Ø50,0		•	•	•	•	•	•	•
Ø51,0			•	•	•	•	•	•
Ø57,0			•	•	•	•	•	•	•	•	•	•	•	•	•	•
Ø60,3		•	•	•	•	•	•	•	•	•	•	•	•	•	•	•
Ø63,0			•	•	•	•	•	•	•	•	•	•	•	•	•	•	•	•	•	•
Ø73,0					•	•	•	•	•	•	•	•	•	•	•	•
Ø76,1		•	•	•	•	•	•	•	•	•	•	•	•	•	•
Ø80,0					•	•	•	•	•	•	•	•	•
Ø88,9					•	•	•	•	•	•	•	•	•	•	•	•	•	•	•
Ø96,0					•	•	•	•	•	•	•	•	•	•
Ø101,6				•	•	•	•	•	•	•	•	•	•	•	•	•	•	•	•
Ø114,3					•	•	•	•	•	•	•	•	•	•	•	•	•	•	•
Ø125,0					•	•	•	•	•	•	•	•	•	•	•
Ø127,0					•	•	•	•	•	•	•	•	•	•	•	•	•	•	•
Ø133,0						•	•	•	•	•	•	•	•	•	•
Ø139,7						•	•	•	•	•	•	•	•	•	•	•	•	•	•
Ø152,4						•	•	•	•	•	•	•	•	•	•	•	•	•	•
Ø159,0						•	•	•	•	•	•	•	•	•	•	•	•	•	•
Ø165,1								•	•	•	•	•	•	•	•	•	•	•	•
Ø168,3						•	•	•	•	•	•	•	•	•	•	•	•	•	•	•
Ø177,8								•	•	•	•	•	•	•	•	•	•	•	•	•
Ø193,7										•	•	•	•	•	•	•	•	•	•	•
Ø219,1										•	•	•	•	•	•	•	•	•	•	•
Ø244,5												•	•	•	•	•	•	•	•	•
Ø273,0												•	•	•	•	•	•	•	•	•
Ø323,9														•	•	•	•	•	•	•
Ø339,7														•	•	•	•	•	•	•

Galvanised hollow sections

View Specification

Galvanised hollow sections

Galvanising Method:	Automatic Hot-dip Galvanizing Pre-Galvanizing
Test certificates:	According to EN 10204, 2.1, 2.2, 3.1, 3.2 certificates
Coating thickness:	40 – 350 gr / m2
Thickness:	0.60 mm – 8 mm
Length:	4 to 15 m
Standards:	DIN 2394 – 2395 BS EN 39:2001 6323, 6363 EN10219-2 EN 10305 EN 10240

Galvanised Sheet Standard	Steel Grade
EN 10346	DX51D+Z
EN 10346	DX52D+Z
EN 10346	DX53D+Z
EN 10346	DX54D+Z
EN 10346	DX56D+Z
EN 10346	S220GD+Z
EN 10346	S250GD+Z
EN 10346	S280GD+Z
EN 10346	S320GD+Z
EN 10346	S350GD+Z
EN 10346	S420GD+Z
